把握AI地壳变动的投资——揖斐電新工厂正重塑半导体封装产业的重心

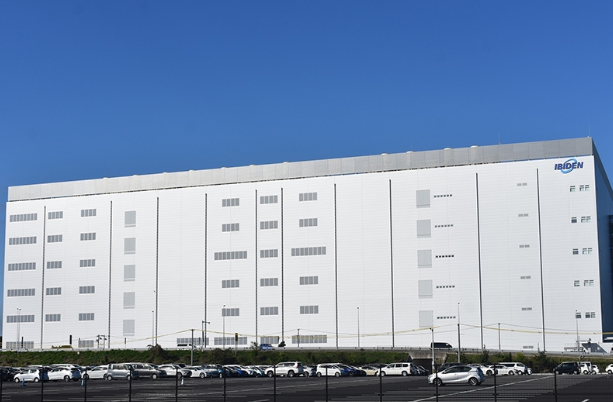

日本岐阜县大野町，新落成的揖斐電（Ibiden）大野事业场，并非单纯的扩产工厂，而是对生成式AI浪潮下半导体封装结构性转变的一次战略回应。这是日本制造重新进入全球舞台中心的信号。

过去，半导体性能的提升几乎全部依赖芯片本身的微缩。然而，当制程迈向3纳米以下，技术与成本的门槛陡增，业界的焦点正在从“芯片内部”转向“系统封装”——以多颗小芯片通过高密度封装与互连技术协同运作。所谓的2.5D、3D封装，正成为推动AI计算能力的新引擎。而揖斐電所擅长的高功能封装基板，正是这一变革的基石。

在这个领域，后工序的主导权长期掌握在中国台湾与韩国企业手中。中国台湾的台积电（TSMC）以CoWoS封装领跑，韩国三星则凭I-Cube体系追赶。日本方面，只有揖斐電与新光电气仍在坚守高端阵地。如今，生成式AI服务器市场需求爆发，封装基板供应却持续短缺，全球客户争相锁定产能。揖斐電的新工厂由此可能改写这一供需格局。

此次投资不仅仅意味着产能扩大1.5倍，更标志着制造体系的再造。工厂通过高度自动化、洁净分区与DX（数字化转型）管理，实现了“设计—制造”一体化的协同。它让客户从设计阶段到最终封装的周期显著缩短，构筑起类似中国台湾企业的垂直整合模式。对日本企业而言，这是重新夺回产业主导权的尝试。

更值得注意的是，揖斐電并未将目光仅限于生成式AI。公司已明确提出，该工厂可覆盖下一代通信、汽车电子与数据中心芯片的封装需求。这不仅是对AI热潮的响应，更是一场业务组合的结构优化——从“单一应用依赖”迈向“多元领域布局”。

然而，这场巨额投资对产业链的冲击也不容小觑。对于同行而言，揖斐電的积极扩张既可能缓解全球供需紧张，也可能引发供给过剩的风险。封装设备投资回收周期长、资本密集，一旦需求反转，行业利润将迅速下滑。同时，如果揖斐電通过长期供货合同稳固主要客户，其价格谈判力也将迫使海外供应链重新洗牌。

另一方面，这座工厂还象征着制造“回归日本”的新潮流。长期以来，封装环节外移至亚洲各国，但地缘政治与供应链安全的考量，正推动高附加值生产重新聚焦日本本土。大野事业场或将成为这种回流的样板。如果稼动顺利、质量与交期稳定，它将重塑日本在全球半导体后工序中的存在感。

生成式AI所掀起的浪潮，不只是技术革新，更是产业地壳的移动。揖斐電的新工厂像是一枚地震的震源——从日本中部发出，却可能让全球封装产业的板块重新排列。
